Lo más habitual para conectar equipos de análisis de parámetros eléctricos, en instalaciones existentes, es realizar un paro eléctrico para poder instalar los transformadores de corriente y llevar su medida hacia un analizador de redes.

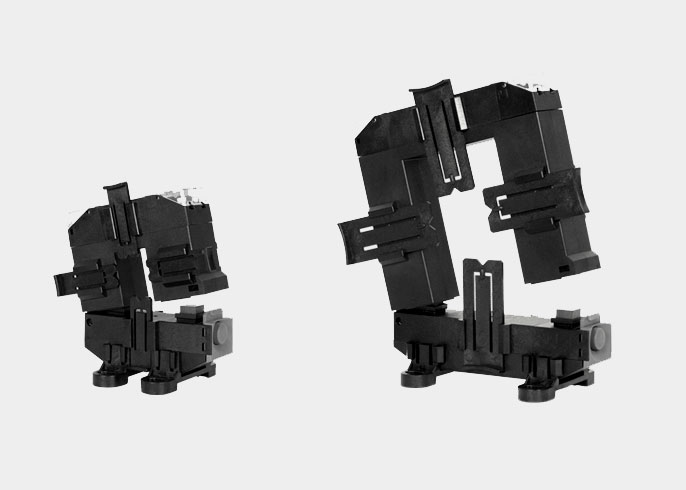

La nueva gama de transformadores de núcleo partido TQ permiten realizar la instalación de los transformadores de medida, evitando realizar una desconexión eléctrica, tanto en instalaciones con cable como con pletina. Han sido diseñados para instalaciones ya en funcionamiento.

Instalación en sólo dos pasos:

1. Instalar los transformadores de núcleo partido mediante apertura por botón
2. Cerrar la ventana del transformador y conectarlo al equipo de medida

Características principales:

• Tipos desde 100 hasta 1000 A en primario
• Tipos codificables de secundario .../5 A, .../1 A y .../250 mA
• Sección interior desde 314 hasta 2827 mm2, según tipo
• Dimensión pletina desde 20 x 30 hasta 60 x 80 mm
• Transformadores certificados
• Accesorio para fijación en carril DIN
